光子芯片新勢力，年內量產沖AI。

據接受采訪的高管透露，初創芯片制造商 Celestial 和 OpenLight 最早將于今年生產出首批芯片，為亞馬遜、微軟和谷歌等運行 AI 數據中心的超大規?？蛻籼峁└斓墓庾訉W(xué)和更低的功耗。

8月份，Celestial從臺積電旗下的VentureTech Alliance和三星催化基金（Samsung Catalyst Fund）獲得了2.55億美元的融資，使其融資總額達到5.2億美元。同樣在8月份，OpenLight從瞻博網絡（Juniper Networks，現已并入HPE）和Lam Research旗下的企業風險投資部門Lam Capital等投資者處籌集了3400萬美元的資金。

到明年，Celestial 將出售其首批芯片，包括該公司的 Photonic Fabric，該技術可在處理器封裝內提供從芯片到芯片的光學擴展網絡，或跨數據中心機架提供從服務器到服務器的光學擴展網絡。隨著下一代人工智能基礎設施需求的飆升，Celestial 將利用新融資來加強其供應鏈，并深化與包括臺積電在內的代工廠的合作。

OpenLight 將利用新資本擴展其由代工廠 Tower Semiconductor 制造的有源和無源光子元件 PDK 庫，該庫包括 400 千兆位每秒 (Gbps) 的調制器和在芯片上異構集成激光器的磷化銦技術。

Celestial 首席運營官 Preet Virk：“超大規模廠商計劃在我們能夠交付解決方案后立即采用，時間大概在明年中下半年。這包括超大規模廠商以及我們?yōu)槠涮峁┮恍┯腥そ鉀Q方案的半導體公司。”

OpenLight 首席執行官Adam Carter表示將于今年開始生產，他向《EE Times》表示，該公司有一些“相當大的”客戶有興趣采用磷化銦用于共封裝光學器件 (CPO) 等應用。

Carter表示：“一個 CPO 產生的總帶寬將會非常大，比其他任何人宣傳的都要大得多?！彼€補充說，該公司將在今年年底前為首批客戶投入生產。

Virk 表示：“超大規模企業迫不及待地想要采用光學技術?！?/p>

Celestial 專注于服務器內的“縱向擴展”網絡，85% 的數據中心流量都流向此類網絡。Virk 指出，去年縱向擴展網絡的銷量超過了基于銅纜的以太網橫向擴展交換機。光子芯片領域的其他競爭對手包括 Ayar Labs、Lightmatter 和華為。

今年3月，Lightmatter宣布推出Passage M1000，其總光學帶寬可達每秒114 Tbps。M1000參考平臺是一款多光罩有源光子中介層，可連接3D封裝中的大型芯片，從而為數千個GPU提供連接。Lightmatter已與GlobalFoundries和芯片封裝商Amkor合作，開始基于M1000進行客戶設計的生產。

Ayar Labs 和 Alchip Technologies 于 9 月建立合作伙伴關系，將 Ayar 的 CPO 和 Alchip 的設計專業知識與臺積電的緊湊型通用光子引擎 (COUPE) 先進封裝技術相結合。

據 Celestial 報道，隨著各大公司競相打造 AI 計算能力，全球歷史上規模最大的基礎設施投資正在進行中。IBM等公司也加入了這場競爭。量子計算初創公司PsiQuantum 已在 GlobalFoundries 位于紐約州馬耳他的晶圓廠采用標準 45 納米氮化硅工藝制造光子芯片。

Celestial 首席執行官 David Lazovsky 在一份聲明中表示：“人工智能行業正遭遇根本性的瓶頸，即人工智能處理器之間通過銅線傳輸數據。目前的銅基互連根本無法高效擴展，以滿足下一代人工智能所需的數百萬個處理器的需求?！?/p>

挑戰Nvidia的NVLink

Celestial 聲稱其光子結構在功耗方面明顯優于 Nvidia 的 NVLink。與傳統的 PCIe 相比，NVLink 互連實現了 GPU 之間更快、更直接的通信。

Virk 表示：“在進行 GPU 到 GPU 的通信時，我們消耗的功率僅為 NVLink 交換機的四分之一。”

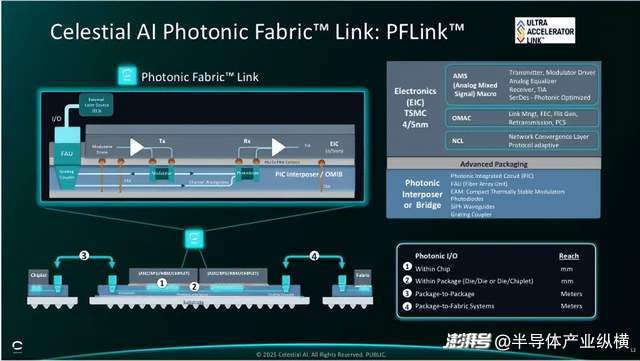

來源：Celestial

Celestial 正在推出其專利的光存儲器接口橋接器 (OMIB)，作為 NVLink 的替代方案。OMIB 類似于英特爾的 EMIB、臺積電的 CoWoS 和三星的 IQE 等先進封裝技術。OMIB 可在芯片內部以及與其他芯片之間提供光子連接。Celestial 的控制電路的發送/接收部分采用臺積電的 4 納米和 5 納米工藝。

華為也瞄準NVLink

華為輪值董事長徐直軍表示，本周，該公司發布了全新的SuperPod集群，該集群將連接多達15,488個Ascend NPU，并將它們作為一個連貫的系統運行。SuperPod產品將于明年應用于華為的Ascend芯片。

EMI挑戰

“如果你看看 Nvidia 和 AMD 的路線圖，就會發現他們正在把大型全光罩芯片集成到一個封裝中，”Virk 說。“將這些芯片連接到封裝內的高速、高密度互連，正成為 EMI 信號完整性的一大挑戰。我們可以把光學 IO 放置在芯片上的任何位置。如今世界上生產的每一塊芯片，光學 IO 都位于芯片的邊緣。我們沒有這個問題，因?yàn)槲覀兊恼{(diào)制器不像微環那樣對熱敏感?！?/p>

Celestial 不使用微環，而是使用 EAM（電吸收調制器）通過施加電場來調節光吸收，從而控制激光束強度。

Virk 表示：“目前 Nvidia 的一項操作需要 600 到 700 納秒，而我們可以在 100 到 200 納秒內完成，而且功耗極低，約為每位 2.8 皮焦耳。”

OpenLight 的 Carter 表示，他的公司已經利用其 200 千兆比特每秒的調制器實現了約 1.5 皮焦耳/比特的傳輸效率?！叭绻F(xiàn)在使用相同的 DFB（分布式反饋激光器）進行擴展，并將 200 千兆比特的調制器換成 400 千兆比特的調制器，那么由于電壓提升幅度沒有那么大，每比特的傳輸效率基本上可以減半。這就是異構集成的固有優勢?！?該公司于 2 月份宣布推出一款 400 千兆比特的調制器。

“我們已經成功演示了基于磷化銦的400千兆調制器，”Carter說道。“這意味著客戶能夠擴展和橫向擴展其網絡，以獲得更大的帶寬和更高的密度?！?/p>

關于封裝

Carter表示，競爭的焦點是先進封裝。

“許多公司在發布有關 CPO 或調制的公告時都會有不同的要求，特別是在包裝方面，包裝里有什么，尺寸是多少，規模是什么樣的。

它最初不會基于標準。OpenLight 的定位非常獨特，因?yàn)槲覀儾灰欢槟阒圃煨酒?。我們?yōu)槟闾峁┮粋€(gè)組件庫，這樣你就可以設計自己的芯片。

OpenLight 正在與芯片封裝商 ASE 位于加州的子公司 ISE 合作。Celestial 的目標是在量產后向芯片設計人員提供其自有的芯片集?！耙环N采用方式是，我們?yōu)槟峁┮粋€(gè)需要您封裝的光學芯片集，”Virk 說道。“該光學芯片集帶有一個 EIC（嵌入式中介層載體）?！?/p>

EIC 是一種新型封裝技術，它充當嵌入式中介層，將芯片集成到類似 SOC 的多層封裝中，成本低于傳統的 3D IC。Virk 表示：“我們?yōu)槟峁┬酒约八蟹庋b和光學技術，您可以前往任何 OSAT 進行封裝?！?作為芯片的替代方案，Celestial 還計劃將其 IP 應用于客戶芯片。

該公司正在流片硅片，Virk 認為這是世界上第一個在芯片中間配備光學 IO 的大型 SoC。

Celestial 產品管理高級總監 Ravi Mahatme 表示：“我們將內存控制器放置在芯片邊緣。在芯片的南邊緣，我們放置了兩個用于 HBM3e 的 HBM 控制器。在東西兩側，我們放置了四個 DDR 控制器，用于尋址八個 DDR DIMM。通過軟件，HBM 可以充當 DDR 的緩存。這樣一來，基本上就可以隱藏 DRAM 的內存訪問延遲了?！?/p>

Mahatme 稱這一發展將改變游戲規則。

“這是一個統一的內存空間，任何處理器都可以讀寫任何內存位置，”他說?！癉LRM（深度學習推薦模型）的大小達到TB級。目前，存儲這些模型的唯一方法是將XPU連接在一起。這改變了游戲規則，因?yàn)檫@個模型可以本地存儲?！?/p>
