隨著AI相關半導體需求的增長，高附加值半導體材料產品的銷售也強勁。

2025年10月，富士經濟對全球半導體材料市場進行了調查，并發布了截至2030年的預測結果。結果顯示，預計2030年市場規模將達到約700億美元，而2025年僅為500多億美元。其中，前端材料市場規模將達到560億美元，后端材料市場規模將達到141億美元。人工智能相關的尖端半導體需求將保持強勁。

本次調查涵蓋了硅片、光掩模、光刻膠和CMP漿料等26種前端材料，以及背磨膠帶、鍵合線和封裝基板用覆銅板材料等8種后端材料。調查還考察了四大主要半導體器件市場：SoC（移動）、AI加速器、NAND閃存和DRAM。調查時間為2025年5月至8月。

隨著AI相關半導體需求的增長，高附加值半導體材料產品的銷售也強勁，預計2024年市場將轉為正增長。預計數據中心的投資和對尖端半導體（特別是與AI相關的半導體）的需求將持續增長，材料市場也將穩步擴大。

從各工序來看，隨著背面布線技術和利用TSV（硅通孔）的晶圓堆疊技術的進步，預計前端工序使用的晶圓數量將會增加，從而帶動所有材料的增長。特別是光刻膠、光掩模和硅烷氣體預計將出現顯著增長。

鍵合線在后處理材料中占比很大。因此，預計2024年需求將大幅增長，部分原因是由于錠價上漲。此外，F(xiàn)C-BGA封裝基板用覆銅板材料以及層間絕緣材料的需求也有望擴大。

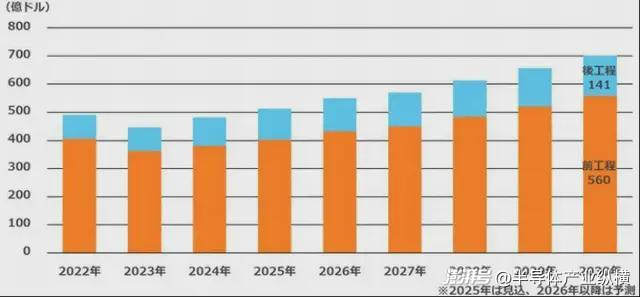

全球半導體材料市場（前段工序和后段工序）來源：富士經濟

本報告重點介紹了三種值得關注的產品市場：光刻膠、CMP漿料和用于封裝基板的覆銅層壓材料。

光刻膠是一種特殊的光敏材料，具有光化學反應的特性。它在微電子制造中起到了至關重要的作用。光刻膠的主要作用是在光刻過程中形成光刻圖案，用于制造微電子器件的結構。通過光刻膠的選擇和處理，可以實現高精度、高分辨率的微細加工。光刻膠根據其化學成分和特性可以分為正膠和負膠。正膠在光照后會發生聚合反應，形成固化的區域，而負膠則是在光照后會發生解聚反應，形成固化的區域。

光刻膠的特性包括分辨率、曝光劑的選擇、顯影過程等。分辨率是指光刻膠能夠?qū)崿F(xiàn)的小特征尺寸，決定了微電子器件的制造精度。曝光劑的選擇要考慮到其光敏性和化學穩定性，以實現高質量的光刻圖案。顯影過程是將光刻膠中未固化的部分，形成所需的圖案。

光刻膠在微電子制造中有廣泛的應用。首先，光刻膠用于制造集成電路中的電路圖案，實現電路的連接和功能。其次，光刻膠在制造光學器件中起到了關鍵作用，如光纖通信中的光波導器件。此外，光刻膠還用于制造傳感器、顯示器件等微電子器件。

光刻膠的應用要考慮到制造工藝的要求和設備的兼容性。不同的光刻膠適用于不同的制造工藝和設備，需要根據具體需求進行選擇。

預計2030年光刻膠市場規模將達到36億美元，而2025年預計為25億美元。2025年，對尖端AI相關邏輯和堆疊DRAM寬帶存儲器 (HBM) 的需求依然強勁。展望未來，通用半導體的g/i-line和KrF應用以及尖端半導體的極紫外 (EUV) 光刻應用預計將實現增長。

CMP漿料（化學機械拋光漿料）是一種用于化學機械拋光（CMP）工藝的拋光液，主要用于集成電路制造過程中實現晶圓表面平坦化。CMP漿料通常由分散在酸性或堿性溶液中的納米級磨料組成，能夠在化學反應和機械研磨的作用下去除材料，從而使表面達到微米或納米級的平坦度。根據磨料的不同，CMP漿料可分為二氧化硅漿料、氧化鈰漿料、氧化鋁漿料等幾大類。

預計2030年CMP漿料市場規模將達到27億美元，而2025年預計為20億美元。由于存儲器和邏輯芯片的生產開工率低于2025年的峰值，因此與上一年相比，增長率僅為5%左右。從中長期來看，尖端邏輯芯片布線層數的增加、晶體管結構的變化以及3D NAND閃存層數的增加等因素預計將推動市場擴張。

“封裝基板用覆銅板材料”市場規模預計在2025年達到15億美元，2030年達到20億美元。2025年，數據中心服務器和通信設備使用的半導體封裝基板材料市場規模擴大，預計未來這一趨勢將持續，導致高價位產品的需求增加。
